Zweiflaschenanlage PS 16 bar 4 kg/h 50 mbar aut. Umschaltventil

Zweiflaschenanlage PS 16 bar, 4 kg/h, 50 mbar, automatisches Umschaltventil

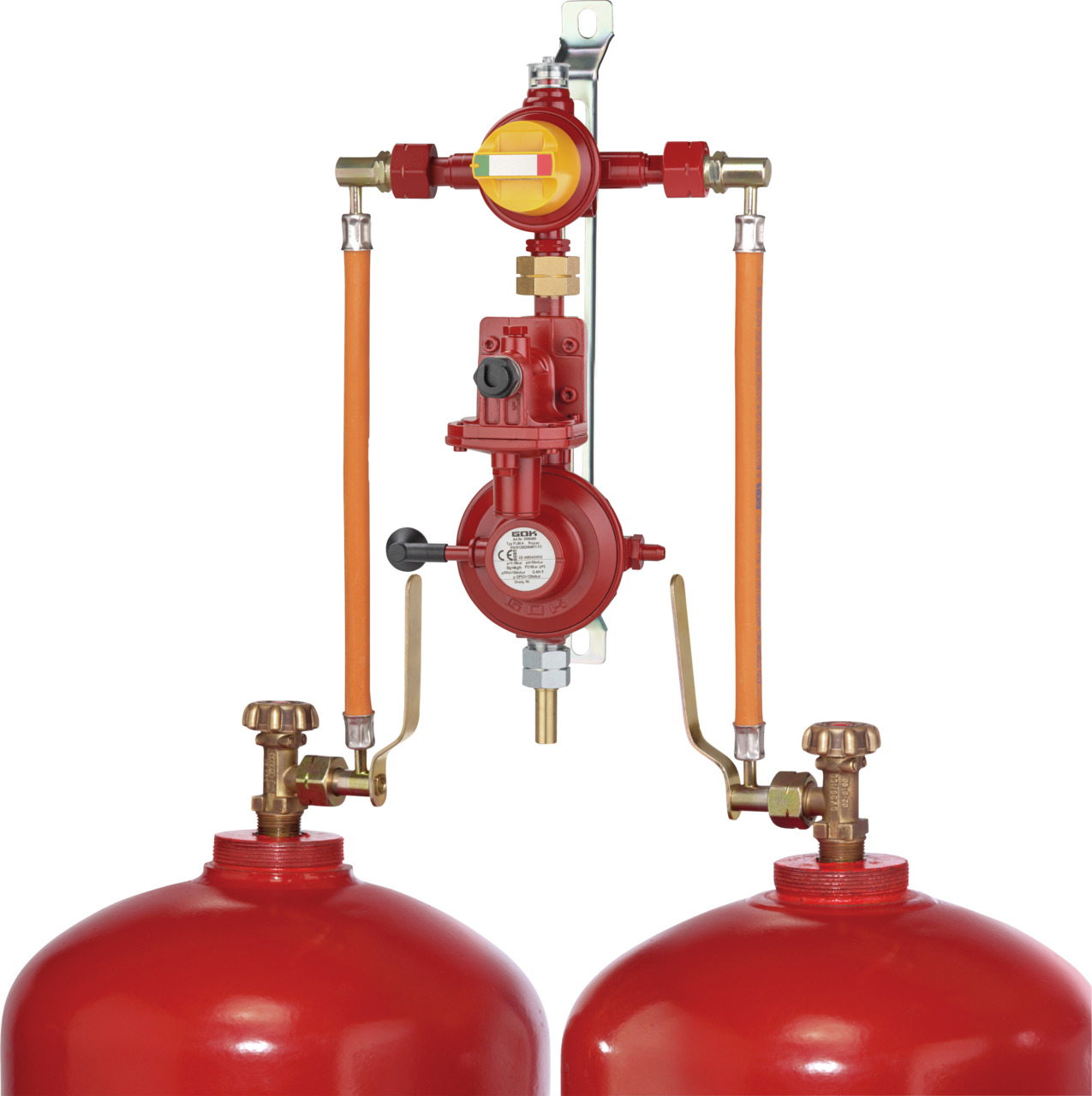

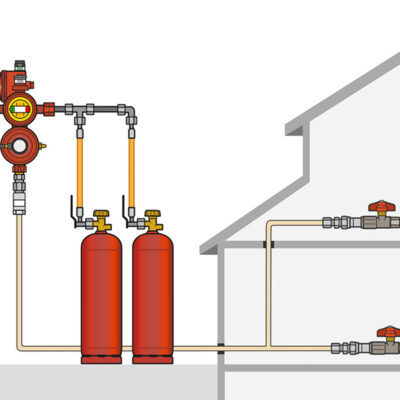

Die Zweiflaschenanlage mit automatischem Umschaltventil dient zum Anschluss von zwei Flüssiggasflaschen und zur Druckregelung auf den für das angeschlossene Gasgerät erforderlichen Nenndruck von 50 mbar.

Durch das automatische Umschaltventil ist ein Flaschenwechsel ohne Betriebsunterbrechung möglich. Ist die Betriebsflasche leer, wird automatisch auf die Reserveflasche umgeschaltet. Die integrierte Gasrücktrittsicherung verhindert dabei ein Durchschlagen des Gasstroms während des Flaschenwechsels.

Die Anlage besteht aus Hochdruck-Schlauchleitungen, Rohrstücken, einem automatischen Umschaltventil mit Wählhebel bzw. Bedienknopf, Betriebs- und Reserveanzeige, Gasrücktrittsicherung, Niederdruckregler mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV), Sicherheitsabblaseventil PRV sowie den erforderlichen Verschraubungsteilen.

Vorteile und Ausstattung:

• Ausführung: Zweiflaschenanlage
• Max. zulässiger Druck: PS 16 bar
• Ausgangsdruck: 50 mbar
• Nenndurchfluss: 4 kg/h
• Automatisches Umschaltventil
• Wählhebel bzw. Bedienknopf
• Betriebs- und Reserveanzeige
• Flaschenwechsel ohne Betriebsunterbrechung möglich
• Gasrücktrittsicherung
• Niederdruckregler mit OPSO (SAV)
• Sicherheitsabblaseventil PRV
• Hochdruck-Schlauchleitungen, 300 mm
• Rohrstücke und Verschraubungsteile
• Übergangsstück RST 12 mm

Zulassung:
Die Einzelarmaturen sind DIN-DVGW- bzw. DVGW-geprüft oder verfügen über eine entsprechende EG-Baumusterprüfung.

Wichtiger Hinweis:
Die Dimensionierung und Auslegung der Flüssiggasanlage, insbesondere die Auswahl von Gasströmungswächter, Nenndurchfluss und Nennweite, ist entsprechend der TRF 2012 vorzunehmen. Die Eignung der Anlage ist vor der Installation anhand der konkreten Anlagenanforderungen zu prüfen.
