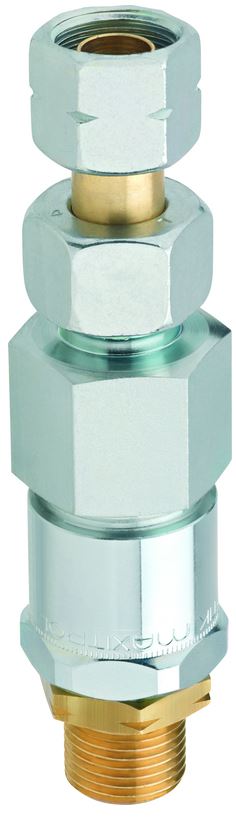

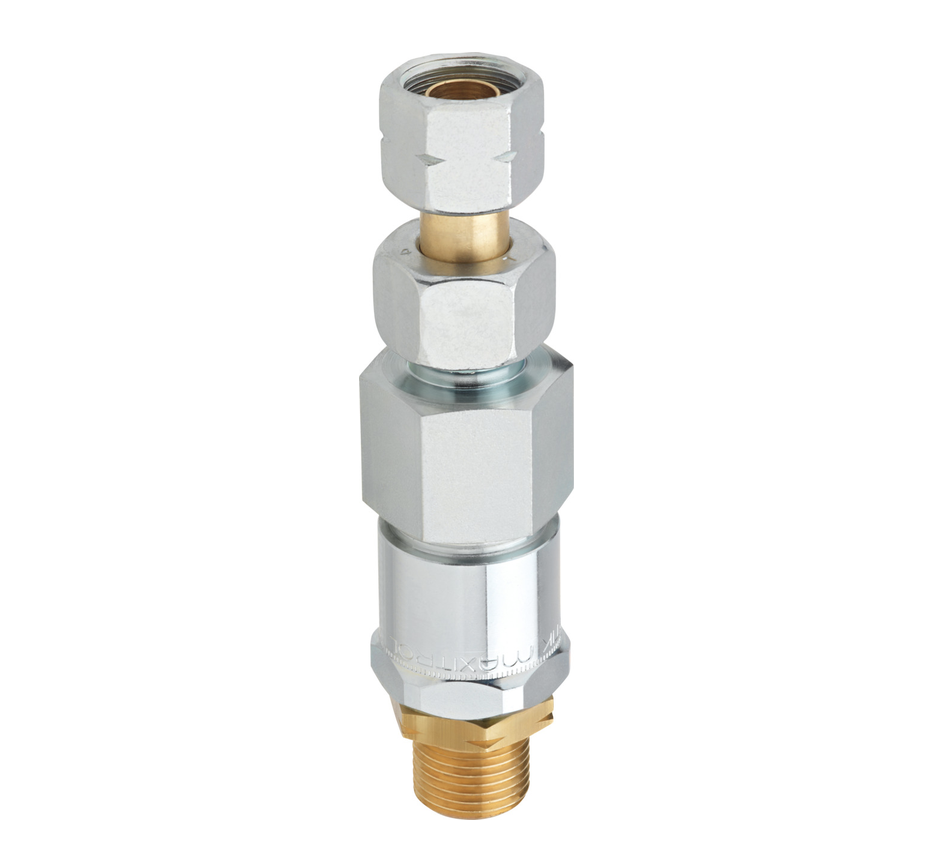

Gasströmungswächter GS – Einbaulage D

Gasströmungswächter GS – Einbaulage D, PS 5 bar, DN 20, 3 kg/h

Der Gasströmungswächter GS dient zur Absicherung von Rohrleitungen. Er verfügt über ein patentiertes Dämpfungssystem und öffnet sich nach dem Ansprechen selbsttätig über einen internen Bypass. Bei Erreichen der Schließmenge wird der Gasdurchfluss automatisch abgesperrt.

Vorteile und Ausstattung

• Patentiertes Dämpfungssystem
• Selbsttätiges Öffnen des Gasströmungswächters über einen internen Bypass
• Automatisches Absperren des Gasdurchflusses bei Erreichen der Schließmenge

Konformität

• DVGW-geprüft

Technische Daten

• Einbaulage: D – senkrecht nach unten
• Betriebsdruck: 15–100 mbar
• Druckverlust: ≤ 0,5 mbar
• Überströmmenge: 2–30 l/h Luft
• Für gasförmiges Flüssiggas nach DVGW-Arbeitsblatt G 260
• Nenndurchfluss: 3 kg/h Flüssiggas
• Nennweite: DN 20
• Anschluss: 1/2 LH-ÜM × G 1/2 LH-KN
• Maximaler Betriebsdruck: PS 5 bar

Hinweis

• Die Dimensionierung und Auslegung der Flüssiggasanlage, insbesondere die Auswahl des Gasströmungswächters, des Nenndurchflusses und der Nennweite, ist nach TRF 2012 vorzunehmen.
