Regler-Schlauchleitungs-Set BBQ

Regler-Schlauchleitungs-Set BBQ

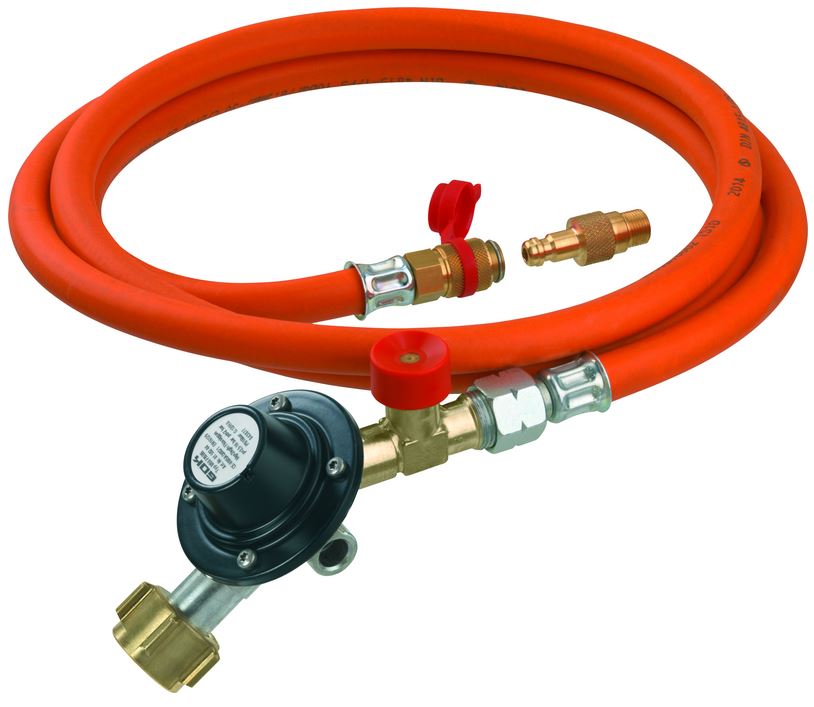

Das Regler-Schlauchleitungs-Set BBQ ist für EU-Gas-Kartuschen-Geräte mit Anschraubgewinde AG 7/16-28 UNEF vorgesehen. Das Set kombiniert einen Mitteldruckregler mit Schlauchbruchsicherung, eine Mitteldruck-Schlauchleitung und ein Übergangsstück zum Anschluss an das Gasgerät.

Die Schlauchleitung verfügt über eine Steckkupplung SKU mit manipulationssicherer Ausführung. Eine Entriegelung der Steckkupplung ist nur mittels Stecknippel STN möglich.

Vorteile und Ausstattung

• Mitteldruckregler Typ M50-F/SBS
• Ausgangsdruck: 2,0 bar
• Durchflussmenge: 2 kg/h
• Abgang 35°
• Integrierte Schlauchbruchsicherung EFV (SBS) mit manueller Öffnung
• Schlauchbruchsicherung sperrt bei Schlauchbeschädigung die Gaszufuhr ab
• Mitteldruck-Schlauch aus Gummi mit Textileinlage
• Schlauch kältebeständig bis -30 °C
• Schlauchabmessung: 6,3 × 3,5 mm
• Schlauchanschluss: G 3/8 LH-ÜM × Steckkupplung SKU
• Übergangsstück mit Stecknippel STN zum einfachen Lösen der Schlauchleitung
• Übergangsstück mit AG 7/16-28 UNEF bzw. AG 1-20 UNEF zum Anschluss an das Gasgerät
• Manipulationssichere Steckkupplung SKU
• Schlauchleitung KLF × AG Gas-Kart. 1200 mm

Konformität

• Einzelarmaturen DIN-DVGW oder DVGW-geprüft bzw. EG-Baumusterprüfung

Technische Daten

• Regler: Typ M50-F/SBS
• Ausgangsdruck: 2,0 bar
• Durchflussmenge: 2 kg/h
• Reglerabgang: 35°
• Schlauchlänge: 1200 mm
• Schlauchabmessung: 6,3 × 3,5 mm
• Schlauchanschluss: G 3/8 LH-ÜM × Steckkupplung SKU
• Gasgeräteanschluss: AG 7/16-28 UNEF bzw. AG 1-20 UNEF
• Ausführung: KLF × AG Gas-Kart. 1200 mm

Hinweis

• Am Gasgerät ist ein Niederdruckregler für Gas-Kartuschen mit Anschlussgewinde IG 7/16-28 UNEF nach EN 417 erforderlich.
